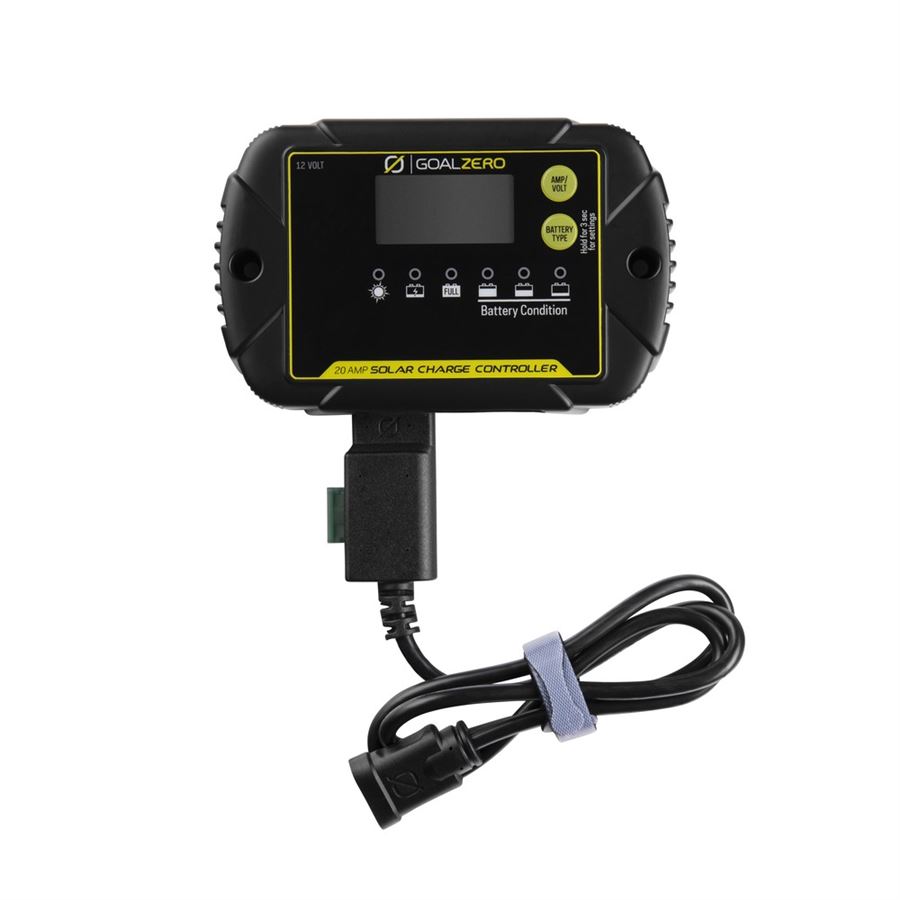

Goal Zero 20A Charge Controller

• 20A Charge controller slouží k propojení solárních panelů Goal Zero s běžnými akumulátory a bateriemi. Tento regulátor napětí je dodáván spolu s kabelem pro připojení k APP portu panelů Goal Zero. Regulátor splňuje certifikaci stupně krytí IP65 a je možné jej používat i v prašném a vlhkém prostředí.

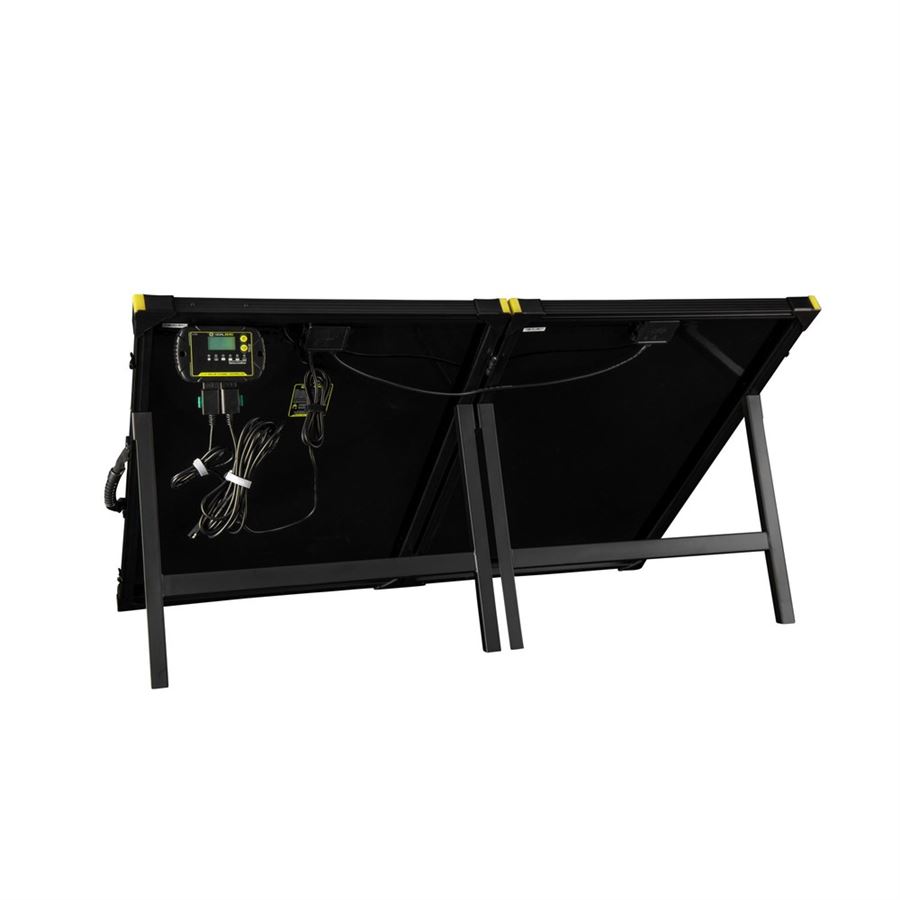

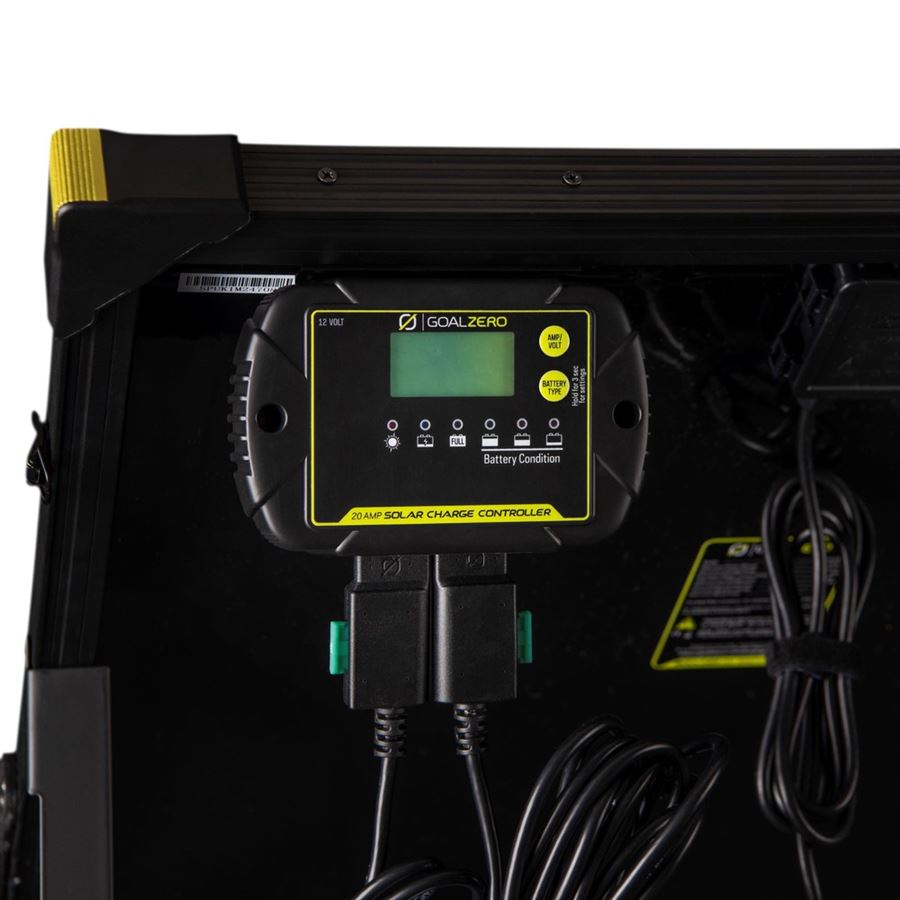

• 20A Chrage Controller je vhodný k použití s panely Nomad 200, Boulder 200 Kufr a Ranger 300 Kufr. Pro připojení k 12V baterii je potřeba pořídit kabely „kabel SPADE to SAE“ a „Adaptér SAE na ring terminal“ nebo „adaptér SAE na aligator clip“. Controller nelze používat pro nabíjení baterií z nabíječek pro stanice Yeti X.

• 20A Charge Controller funguje s olověnými, gelovými, Kalciovými, LiFePO4, AGM a LTO 12V bateriemi.

• 20A Charge Controller neobsahuje výstupní kabely, pro zapojení do Vaši baterie doporučujeme použít kabel s pojistkou ( KABEL SPADE TO SAE), abyste předešli případnému poškození Charge Controlleru. Tento kabel připojíte k vašemu akumulátoru buď pomocí adaptéru SAE TO RING TERMINAL nebo adaptéru SAE TO ALLIGATOR CLIP.

  Příklad zapojení:

  Solární panel Boulder 200 Kufr --> 20A Charge Controller --> kabel SPADE to SAE --> adaptér SAE TO RING TERMINAL --> Váš akumulátor.

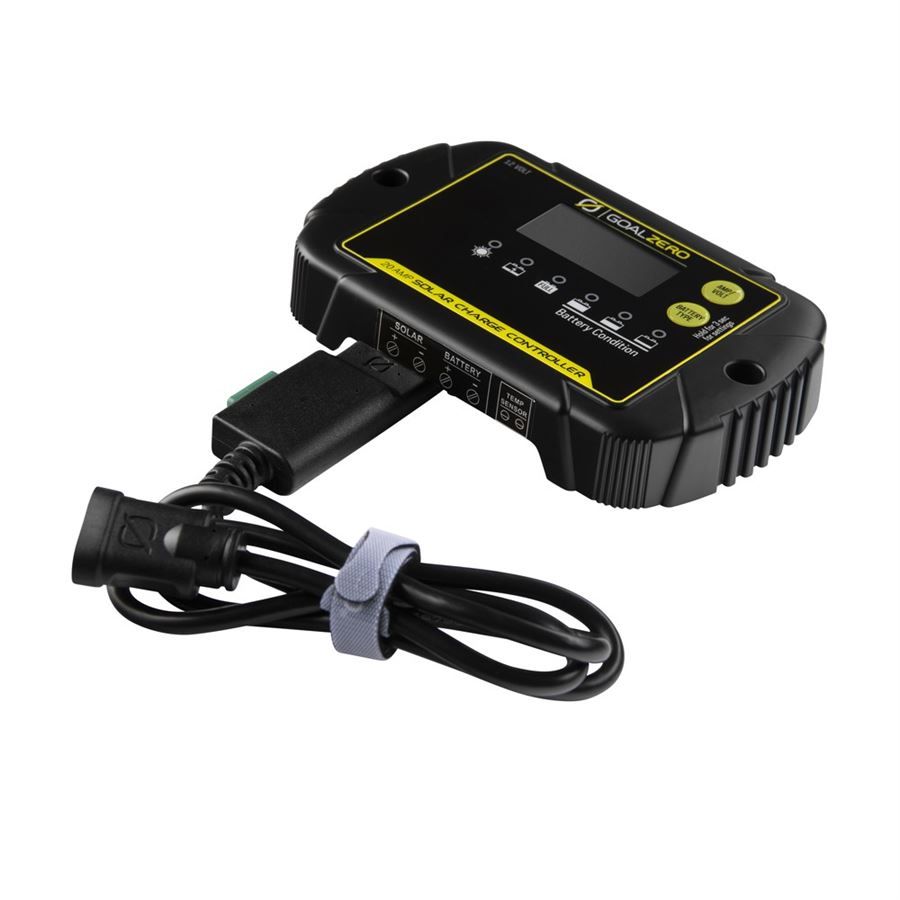

Součást balení: kabel s koncovkou SPADE do HPP (High power pole)

PARAMETRY

Rozměry: 15.5 x 9.91 x 2.6 cm

Certifiát odolnosti: IP65

Provozní teplota: -25 to 50°C

Hmotnost: 499 g

Elektrické parametry

Jmenovitý proud solárního panelu Goal zero: 20 A
Normální vstupní napětí pole solárních článků: 15-22 V
Max. napětí pole solárních článků (výstup bez zátěže):25 V
Nejnižší provozní napětí řídící jednotky na solárnínebo akumulátorové straně
minimálně: 8 V

Nabíjecí charakteristiky

-Počáteční napětí při 25 °C : 3-10 V

-Nabíjecí napětí při 25 °C:
LTO akumulátor - 14,0 V
Gelový akumulátor - 14,1 V
LiFePO4 akumulátor - 14,4 V
AGM akumulátor - 14,4 V
Olověný akumulátor - 14,7 V
Kalciový akumulátor -14,9 V

-Vyrovnávací napětí při 25 °C
olověný nebo kalciový akumulátor - 15,5 V

-Plovoucí napětí při 25 °C:
Gelový, AGM, olověný, kalciový akumulátor - 13,6 V
LTO a LiFePO4 - 13,4 V

-Kompenzační součinitel teploty akumulátoru: -24 mV/°C

Ochrana

Proti přepólování nebo zkratování.
Žádný zpětný proud z akumulátoru do solárního
panelu v noci.
Ochrana proti přehřátí při nabíjení 65 °C
